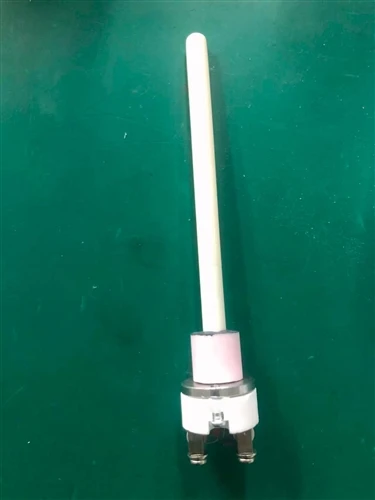

Che cos'è una termocoppia e perché è importante in un forno di sinterizzazione dentale?



Quando un forno di sinterizzazione della zirconia dentale visualizza 1.500 gradi, da dove viene quel numero?

Nella maggior parte dei forni riscaldati a resistenza-, la lettura della temperatura proviene da un sistema di misurazione che include una termocoppia. Questo piccolo componente misura la temperatura e invia un segnale elettrico al sistema di controllo. Il controller converte il segnale in una lettura della temperatura e lo utilizza per regolare il processo di riscaldamento.

Per qualcuno che lavora in un laboratorio odontotecnico, una termocoppia può sembrare una normale sonda metallica. Dal punto di vista ingegneristico, tuttavia, fa parte del sistema di misurazione su cui fa affidamento il forno.

Le termocoppie possono invecchiare, contaminarsi o sviluppare guasti elettrici. Le loro letture possono anche essere influenzate dal tipo di sensore, dall'installazione, dagli strumenti di misura e dai cavi di collegamento. Alcuni problemi si sviluppano gradualmente, mentre altri compaiono dopo che un componente è stato danneggiato o sostituito.

Comprendere come questi fattori influiscono sulla misurazione della temperatura aiuta i tecnici di laboratorio a indagare i problemi delle apparecchiature in modo più sistematico. Fornisce inoltre ai distributori una base migliore per confrontare le specifiche del forno rispetto alla sola temperatura massima.

1. Cos'è una termocoppia?

Una termocoppia è un sensore di temperatura costituito da due diversi conduttori metallici uniti ad un'estremità. Quando il giunto di misura e il giunto di riferimento si trovano a temperature diverse, tra loro si sviluppa una piccola tensione.

Questo fenomeno è noto come effetto Seebeck.

Lo strumento di misura legge la tensione e la converte in un valore di temperatura utilizzando le caratteristiche appropriate della termocoppia e la compensazione della giunzione-di riferimento.

La disposizione di base è semplice:

La giunzione di misura è esposta alla temperatura da misurare.

L'altra estremità si collega allo strumento di misura o all'elettronica di controllo.

Lo strumento interpreta il segnale elettrico e calcola la temperatura.

Una termocoppia non misura la temperatura nello stesso modo in cui un righello misura la lunghezza. Produce una tensione correlata alla differenza di temperatura tra le sue giunzioni. Lo strumento utilizza quindi quel segnale per determinare la temperatura.

Il sensore e l'elettronica devono quindi essere compatibili e funzionare correttamente insieme.

Ad esempio, una termocoppia adatta collegata a un ingresso incompatibile, una prolunga errata o uno strumento di misurazione non idoneo possono produrre una lettura imprecisa anche quando il sensore stesso è ancora funzionante.

Per un produttore di forni, la scelta della termocoppia è solo una parte del processo. Il tipo di sensore, la posizione di installazione, i collegamenti elettrici, la compatibilità del controller e i metodi di calibrazione o verifica devono essere considerati tutti come parti dello stesso sistema.

2. Perché un forno di sinterizzazione dentale ha bisogno di una termocoppia?

Un forno di sinterizzazione della zirconio funziona a temperature molto superiori a quelle utilizzate nei normali forni domestici. Molti materiali in zirconio vengono sinterizzati a temperature intorno a 1.450–1.600 gradi, sebbene il programma appropriato dipenda dal materiale e dalle istruzioni del produttore.

A queste temperature, un sistema di controllo non può fare affidamento solo su un timer. È necessario il feedback della temperatura per determinare se la camera si sta riscaldando come previsto e se la temperatura programmata è stata raggiunta.

Una tipica sequenza di controllo funziona come segue:

L'operatore seleziona un programma di sinterizzazione.

Il controller fornisce energia agli elementi riscaldanti.

La termocoppia genera una tensione corrispondente alla temperatura sulla sua giunzione di misura.

L'elettronica di controllo converte il segnale in una lettura della temperatura.

Il regolatore regola la potenza termica in base al profilo di temperatura programmato.

Questo processo continua durante tutto il ciclo di riscaldamento.

Se la temperatura misurata è inferiore al target, il controller può continuare a fornire energia agli elementi riscaldanti. Quando la temperatura misurata si avvicina al setpoint, il controller regola la propria uscita per regolare il processo.

L'esatta strategia di controllo varia in base al modello del forno. Alcuni sistemi utilizzano algoritmi di controllo più avanzati di altri, ma tutti richiedono un segnale di temperatura utilizzabile per regolare il riscaldamento.

C'è anche una limitazione che vale la pena comprendere: la termocoppia misura la temperatura alla propria giunzione. Non misura automaticamente la temperatura di ogni corona, ponte o altro restauro all'interno della camera.

Pertanto sono importanti la posizione del sensore e le caratteristiche termiche del forno. La sua lettura è un input per il sistema di controllo, non una misurazione diretta della temperatura di ogni restauro.

3. Quali tipi di termocoppie vengono utilizzati nei forni ad alta-temperatura?

Le termocoppie sono classificate in base alle leghe metalliche utilizzate nei loro conduttori. Tipi diversi hanno intervalli operativi, caratteristiche di stabilità, limitazioni ambientali e costi diversi.

È opportuno conoscere tre tipi quando si parla di apparecchiature ad alta-temperatura.

Tipo K: Chromel-Alumel

Le termocoppie di tipo K utilizzano leghe a base di nichel-e sono ampiamente utilizzate nella misurazione della temperatura industriale.

Sono comuni nelle apparecchiature industriali-per uso generale a causa del loro ampio intervallo di temperature e del costo relativamente basso. La loro idoneità per una particolare applicazione, tuttavia, dipende dalla temperatura operativa, dall'atmosfera, dalla precisione richiesta e dalla durata operativa prevista.

Una termocoppia che funziona bene in un processo a temperatura-bassa non è automaticamente adatta per un forno che funziona a una temperatura prossima a 1.600 gradi. Le condizioni operative specificate del sensore devono essere verificate prima di selezionarlo.

Tipo S: platino-rodio e platino

Le termocoppie di tipo S utilizzano una lega di platino-rodio rispetto al platino. Vengono utilizzati in applicazioni di misurazione ad alta-temperatura in cui la stabilità e le prestazioni di misurazione sono importanti.

La norma ISO 13078-3:2023 specifica una termocoppia di tipo S per la valutazione standardizzata dei forni di sinterizzazione dentale ad alta temperatura. In alternativa è consentito il tipo R.

Per laboratori e distributori, questo standard fornisce un riferimento per comprendere come valutare i forni odontoiatrici ad alta temperatura- utilizzando una termocoppia separata.

Ciò non significa che ogni forno debba utilizzare una termocoppia di tipo S come sensore di controllo interno. La norma descrive un metodo di prova definito in cui viene utilizzata una termocoppia separata per valutare la misurazione della temperatura del forno.

Tipo R: platino-rodio e platino

Il tipo R è un'altra termocoppia a base di platino-utilizzata per misurazioni di alte-temperature. La sua composizione in lega differisce da quella del Tipo S.

Entrambi i tipi vengono utilizzati in applicazioni ad alta-temperatura, ma non devono essere trattati come intercambiabili senza considerare lo strumento di misurazione, il cablaggio, i dati di calibrazione e la procedura di test applicabile.

Per un distributore, la domanda più utile è se il sensore è adatto alle condizioni operative del forno e se l'intero sistema di misurazione può essere testato e sottoposto a manutenzione. Il tipo di termocoppia è una parte di tale valutazione, non l'unico fattore.

4. Perché la misurazione-della temperatura elevata è più impegnativa?

Una termocoppia che opera a 1.500 gradi deve affrontare condizioni molto diverse da quelle incontrate da un sensore che misura la temperatura ambiente.

A temperature elevate, i materiali del sensore e i componenti circostanti sono sottoposti a cicli termici ripetuti e possono interagire chimicamente con l'atmosfera del forno. Queste condizioni possono influenzare la stabilità del sensore nel tempo.

Diversi fattori possono influenzare le prestazioni di misurazione.

Ossidazione e contaminazione: a seconda del tipo di termocoppia e dell'ambiente operativo, l'ossidazione o la contaminazione possono modificare le proprietà dei materiali del sensore.

Cicli termici: il riscaldamento e il raffreddamento ripetuti possono contribuire ai cambiamenti dei materiali e allo stress meccanico.

Danno meccanico: un sensore potrebbe essere piegato, rotto, spostato o danneggiato durante la manutenzione.

Collegamenti elettrici: terminali allentati, prolunghe inadatte o polarità errata possono introdurre errori di misurazione.

Deriva a lungo-termine: la relazione tra la tensione di uscita di una termocoppia e la temperatura può cambiare nel tempo.

Non tutte le termocoppie presentano tutti questi problemi e la velocità del cambiamento dipende dalla sua costruzione e dalle condizioni di lavoro. La sua durata non può essere prevista con precisione solo dal calendario.

Una procedura di manutenzione e verifica definita è quindi più utile che fare affidamento solo sulla temperatura visualizzata sul display del forno.

5. La termocoppia misura la temperatura effettiva della zirconio?

Questa è una domanda comune quando un laboratorio confronta due forni.

La risposta breve è questala termocoppia non misura direttamente la temperatura di ogni restauro in zirconia nella camera.

Misura la temperatura sul proprio giunto di misura. Un restauro è un oggetto separato con la propria posizione, geometria e risposta termica.

Il sensore può essere installato in una posizione scelta dal produttore del forno per fornire un'utile misurazione di controllo. La temperatura raggiunta da un restauro può comunque dipendere dalla configurazione della camera, dalla sua ubicazione, dalle caratteristiche termiche del forno e dalla fase del ciclo di sinterizzazione.

Consideriamo un esempio semplificato.

Il controller di un forno visualizza 1.500 gradi. Una termocoppia di riferimento indipendente viene posizionata in una posizione di misurazione specifica e registra 1.492 gradi nelle condizioni di test definite.

La differenza è di 8 gradi.

Questo risultato non dimostra di per sé che ogni restauro nella camera sia esattamente 8 gradi al di sotto del valore visualizzato. Né stabilisce se il forno supera o meno un test di accettazione. Il risultato deve essere interpretato in conformità con il metodo di prova pertinente, l'incertezza di misura e i criteri di accettazione.

Ciò che mostra è che una lettura sul display e una misurazione della temperatura indipendente forniscono informazioni diverse.

Quando si confrontano le apparecchiature, i laboratori dovrebbero chiedere dove è stata misurata la specifica di temperatura del produttore, quale strumento è stato utilizzato e in quali condizioni è stato eseguito il test.

Una dichiarazione come "precisione della temperatura ±1 grado" è difficile da valutare senza questi dettagli.

6. Cosa dice la norma ISO 13078-3:2023 sulle termocoppie?

La norma ISO 13078-3:2023 è intitolataOdontoiatria - Forno odontoiatrico - Parte 3: metodo di prova per la valutazione della misurazione del forno di sinterizzazione ad alta temperatura con una termocoppia separata.

Pubblicato nel maggio 2023, copre la calibrazione di forni di sinterizzazione dentale a resistenza-riscaldata ad alta-temperatura che operano fino a 1.700 gradi.

L'uso di una termocoppia separata è una parte fondamentale del metodo.

Il sensore integrato-del forno appartiene al sistema in fase di valutazione. Un sistema di misurazione indipendente fornisce un modo per confrontare la temperatura visualizzata o controllata del forno con una misurazione di riferimento.

Lo standard prevede la valutazione a 1.000 gradi e 1.500 gradi. La sua procedura specifica la posizione della termocoppia, il processo di riscaldamento del forno, il periodo di mantenimento alla temperatura di prova e la modalità con cui vengono effettuate le letture.

Questo è più informativo che posizionare una sonda di temperatura non specificata all'interno di una camera calda e confrontare una singola lettura con il display.

Per un laboratorio, una procedura di verifica adeguata dovrebbe definire almeno quanto segue:

Il sensore e lo strumento di misura.

La posizione di misurazione.

La temperatura di prova.

Il periodo di detenzione.

Il metodo utilizzato per registrare le letture.

I criteri utilizzati per interpretare i risultati.

ISO 13078-3 è un metodo di prova. La sua esistenza non significa che ogni forno soddisfi automaticamente un particolare livello di precisione. I laboratori dovrebbero chiedere se il fornitore ha eseguito il test pertinente ed esaminare ciò che effettivamente mostra il rapporto di prova.

7. Cosa ci dice la ricerca sulla misurazione della temperatura del forno?

Uno studio del 2022 pubblicato suMateriali dentalihanno esaminato le discrepanze tra le temperature di cottura visualizzate e quelle effettive nei forni dentistici. I ricercatori hanno anche studiato il modo in cui le deviazioni della temperatura influiscono sui diversi materiali in zirconio stabilizzato con ittrio-.

Lo studio ha riferito che potrebbero verificarsi discrepanze di circa il ±5%, a seconda della marca e delle condizioni del forno. Ha inoltre esaminato le proprietà dei materiali, tra cui resistenza alla flessione, struttura cristallina, tetragonalità, crescita dei grani e trasmissione della luce. Gli effetti non erano identici su tutti i materiali testati.

La cifra riportata del ±5% deve essere interpretata con attenzione.

Ad una temperatura nominale di 1.500 gradi, il 5% del valore numerico è 75 gradi. Tuttavia, la discrepanza percentuale riportata dallo studio non deve essere trattata come una specifica universale o come prova che ogni moderno forno dentale presenta un errore di 75 gradi. Descrive i risultati nelle particolari condizioni di test dello studio.

Il punto più ampio è che la sola temperatura visualizzata potrebbe non stabilire l’effettiva precisione della temperatura di un forno.

I risultati forniscono anche una ragione per evitare di apportare modifiche arbitrarie a un programma di sinterizzazione quando il restauro non risulta come previsto. Prima di modificare la temperatura di cottura è opportuno verificare se il sistema di misurazione funziona correttamente e se il ciclo programmato corrisponde alle indicazioni del produttore del materiale.

Una termocoppia non è l'unica possibile fonte di discrepanza di temperatura, ma è uno dei componenti principali da indagare.

8. Quali sono i segni di un problema con la termocoppia?

Non sempre una termocoppia si guasta in modo immediatamente evidente all'operatore.

Alcuni guasti producono un messaggio di errore o una lettura non plausibile. Altri causano cambiamenti graduali che sono più difficili da notare.

Diversi segnali meritano un’indagine.

La lettura della temperatura è instabile

Se la temperatura visualizzata fluttua inaspettatamente durante una parte stabile di un programma, potrebbe essere necessario ispezionare il sensore, il cablaggio, i collegamenti elettrici, il controller o il sistema di riscaldamento.

Una piccola quantità di normale fluttuazione del controllo non è necessariamente un difetto. La questione rilevante è se il comportamento non rientra nell'intervallo operativo previsto dal produttore del forno.

La lettura cambia bruscamente

Un salto improvviso, una temperatura non plausibile o un codice di errore possono indicare un filo rotto, una connessione allentata, un sensore danneggiato o un guasto elettronico.

Non si deve presumere che la termocoppia sia difettosa finché non vengono controllati anche i collegamenti e il sistema di controllo.

Il forno impiega più tempo del solito a riscaldarsi

Questo sintomo ha diverse possibili cause.

Gli elementi riscaldanti potrebbero essere invecchiati, l'alimentazione elettrica potrebbe essere anomala, l'isolamento potrebbe essersi deteriorato o la misurazione della temperatura potrebbe essere imprecisa.

Un sensore difettoso può influenzare il modo in cui il regolatore regola il riscaldamento, ma un tempo di riscaldamento più lungo non dimostra che il sensore sia responsabile.

Confrontare il comportamento del forno con le registrazioni dei cicli precedenti e seguire la procedura diagnostica del produttore.

Il forno raggiunge il setpoint visualizzato, ma i controlli indipendenti non sono d'accordo

Questo è un motivo più forte per indagare sul sistema di misurazione.

Innanzitutto, verificare che lo strumento di misurazione indipendente sia adatto all'intervallo di temperatura e abbia una calibrazione valida. Quindi controllare la posizione di misurazione, il cablaggio e la procedura di test prima di decidere se il sensore interno o il controller necessitano di assistenza.

Il sensore è stato danneggiato fisicamente

Se una termocoppia è visibilmente piegata, incrinata, spostata o danneggiata durante la manutenzione, è necessario ispezionarla prima che il forno ritorni alla produzione di routine.

Non tentare di raddrizzare o riparare un sensore di alta-temperatura a meno che il produttore non autorizzi esplicitamente la procedura.

9. Un esempio pratico: il display sembra normale, ma la lettura di riferimento cambia

Consideriamo un ipotetico laboratorio che controlla un forno utilizzando lo stesso metodo di misurazione esterna ogni pochi mesi.

Al primo controllo, il display del forno indica 1.500 gradi e lo strumento indipendente registra 1.499 gradi.

Ad un controllo successivo, il display indica ancora 1.500 gradi, ma lo strumento indipendente registra 1.491 gradi.

La differenza è cambiata da -1 grado a -9 gradi.

Questi numeri sono illustrativi, non dati relativi a un particolare forno.

Cosa dovrebbe fare il laboratorio?

Innanzitutto, ripetere la misurazione nelle stesse condizioni definite. Confermare che lo strumento di riferimento funzioni correttamente e che la termocoppia sia posizionata in modo coerente.

Successivamente, ispezionare il cablaggio, i collegamenti e le condizioni del sensore. Se la differenza persiste, far valutare il forno secondo la procedura di assistenza del produttore.

A seconda dei risultati, il problema potrebbe riguardare il sensore, il controller o un'altra parte del sistema di misurazione.

Il laboratorio ha identificato un cambiamento prima di decidere quale componente, se presente, deve essere sostituito.

Sostituire immediatamente la termocoppia potrebbe risolvere il problema, ma potrebbe anche comportare uno spreco di denaro se il guasto effettivo risiede in una connessione o in una scheda di controllo.

Una registrazione coerente delle misurazioni rende questo tipo di risoluzione dei problemi più efficiente.

10. Puoi sostituire tu stesso una termocoppia?

Ciò dipende dalla struttura del forno e dalle istruzioni di servizio del produttore.

Alcuni forni consentono al personale di assistenza qualificato di sostituire il sensore in modo relativamente semplice. Altri progetti richiedono uno smontaggio più ampio o una successiva regolazione.

Non si dovrebbe scegliere una sostituzione semplicemente perché il sensore sembra simile o ha le stesse dimensioni fisiche.

Prima di installare un componente sostitutivo, verificare quanto segue:

Tipo di termocoppia.

Valutazione della temperatura.

Compatibilità di cavi e connettori.

Polarità.

Dimensioni del sensore.

Posizione di installazione.

Compatibilità con il controller.

Codice articolo del produttore o equivalente approvato.

Lo stesso connettore non indica necessariamente lo stesso tipo di sensore.

Un sensore con una caratteristica di uscita incompatibile può produrre una lettura della temperatura errata anche quando è montato meccanicamente.

Dopo la sostituzione, seguire la procedura del produttore per i test funzionali e la verifica della temperatura. L'installazione di un nuovo sensore non ripristina automaticamente la precisione di misurazione originale.

Per i distributori, questa è una domanda importante post-vendita: il fornitore fornisce il sensore sostitutivo corretto, le istruzioni di installazione e una procedura chiara per controllare il forno dopo la manutenzione?

11. Perché il cablaggio e l'installazione della termocoppia sono importanti

Il sensore stesso è solo una parte della catena di misura.

Le termocoppie producono piccole tensioni elettriche. Collegamenti errati, prolunghe non adatte, interferenze elettriche e cattivo contatto dei terminali possono influenzare la lettura.

Diversi dettagli meritano attenzione.

Cavo di estensione corretto:I cavi di estensione o compensazione per termocoppia devono essere adatti al tipo di termocoppia e all'applicazione prevista.

Polarità corretta:Collegamenti invertiti possono produrre letture anomale.

Terminali sicuri:Collegamenti allentati o ossidati possono causare guasti intermittenti.

Instradamento appropriato:Il cablaggio del segnale deve essere installato secondo i requisiti del produttore dell'apparecchiatura, comprese eventuali precauzioni relative alle interferenze elettriche.

Posizionamento corretto del sensore:Il sensore deve essere installato nella posizione e nella profondità specificate. Spostarlo senza seguire la procedura prescritta può modificare la misurazione e rendere difficile il confronto dei risultati delle verifiche precedenti.

Questi problemi non hanno necessariamente origine nel materiale stesso della termocoppia. Il sensore potrebbe funzionare correttamente mentre un'altra parte della catena di misurazione causa l'errore.

Un tecnico esperto controlla quindi l'intero sistema anziché sostituire i componenti basandosi solo sui sintomi.

12. Cosa dovrebbero chiedere i laboratori odontoiatrici a un fornitore di forni?

Quando acquistano un forno di sinterizzazione dentale, gli acquirenti spesso confrontano la temperatura massima, la velocità di riscaldamento, la capacità della camera e il prezzo.

Tali specifiche sono utili, ma non spiegano come è configurato o mantenuto il sistema di misurazione della temperatura.

Alcune domande tecniche possono fornire un quadro più chiaro.

Che tipo di termocoppia viene utilizzata?

Richiedi il tipo di sensore e il codice articolo del produttore. Se il fornitore utilizza un sensore proprietario, verificare se sono disponibili parti di ricambio.

Dove è installata la termocoppia?

Il fornitore dovrebbe essere in grado di spiegare la posizione di misurazione e il modo in cui il sensore contribuisce al controllo del forno.

Come viene verificata l'accuratezza della temperatura in fabbrica?

Chiedere se il fornitore utilizza uno strumento di riferimento indipendente e se è disponibile un rapporto di test o calibrazione.

Cosa succede dopo la sostituzione del sensore?

Scopri se è necessaria una procedura di verifica o regolazione dopo l'installazione.

È possibile sostituire il sensore localmente?

Per i distributori internazionali, la disponibilità-delle parti sostitutive e le istruzioni di servizio possono incidere sui tempi di inattività e sui costi di supporto.

Quali sono i segnali di allarme di un guasto del sensore?

Chiedere in che modo il controller segnala un circuito aperto, una lettura anomala o un altro guasto del sensore. Le caratteristiche diagnostiche dipendono dal modello del forno.

Esiste un intervallo di ispezione consigliato?

Il fornitore dovrebbe fornire indicazioni scritte sulla manutenzione anziché fare affidamento solo su una raccomandazione verbale.

Queste domande rimangono utili quando si confrontano forni con specifiche principali simili. Aiutano gli acquirenti a capire cosa succede quando il sistema di misurazione della temperatura richiede attenzione dopo l'installazione.

13. Cosa dovrebbero sapere i distributori sul servizio termocoppie?

Per un distributore, la termocoppia è sia un componente tecnico che un aspetto del servizio post-vendita.

Prima di importare un modello di forno, verificare se il fornitore può fornire:

Termocoppie di ricambio.

Numeri di parte e informazioni sulla compatibilità.

Istruzioni per l'installazione.

Documentazione sulla risoluzione dei problemi.

Supporto tecnico per errori di temperatura.

Procedure di verifica post-sostituzione.

Chiedere se il fornitore consiglia di sostituire il sensore a intervalli fissi o di ispezionarlo in base alla cronologia operativa e alle prestazioni misurate.

Un intervallo di sostituzione fisso può essere appropriato per alcuni sistemi, ma la raccomandazione dovrebbe provenire dalla guida documentata del produttore dell'apparecchiatura piuttosto che da un numero inventato dal distributore.

Se il distributore fornisce la manutenzione locale, il team di assistenza deve capire quali attività possono essere eseguite in sicurezza sul posto e quali richiedono il supporto della fabbrica.

Un forno non dovrebbe essere rimesso in produzione semplicemente perché un sensore è stato fisicamente sostituito. Anche il sistema di misurazione deve essere controllato secondo la procedura del produttore.

14. In che modo la qualità della termocoppia influisce sul costo totale di proprietà?

Il prezzo di acquisto di una termocoppia è solo una parte del suo costo.

Per un laboratorio, i costi più ampi possono includere:

Tempo del tecnico.

Visite di servizio.

Parti di ricambio.

Fermi della produzione.

Attrezzatura di verifica.

Ripetere il test dopo la manutenzione.

Consideriamo un ipotetico laboratorio di produzione che completa 80 cicli di sinterizzazione al mese. Se un guasto al sensore mette fuori servizio un forno per due giorni lavorativi, la preoccupazione immediata non è solo il costo del sensore sostitutivo. Il laboratorio deve anche considerare come verrà gestita la produzione interrotta.

L'impatto finanziario effettivo dipende dal carico di lavoro del laboratorio, dal numero di forni, dalla capacità di backup disponibile e dalle modalità di servizio. Non può essere stimato solo dal conteggio dei cicli.

Per questo motivo, i distributori dovrebbero discutere i tempi di consegna delle parti di sostituzione-e il supporto tecnico quando fanno un preventivo per l'attrezzatura.

Un sensore a basso-costo non è necessariamente l'opzione più economica se è difficile da reperire o è incompatibile con il sistema di controllo originale.

D’altro canto un sensore costoso non garantisce automaticamente una migliore prestazione del forno. Idoneità, specifiche tracciabili, corretta installazione e verifica contribuiscono tutti all'affidabilità della misurazione.

15. Cosa può registrare un laboratorio senza complicare il flusso di lavoro

Un piccolo laboratorio non ha bisogno di un database complicato per tenere traccia dei sensori del suo forno.

Un registro di manutenzione di base può includere quanto segue:

Registra elemento	Perché aiuta
Modello e numero di serie del forno	Identifica l'apparecchiatura
Tipo di sensore e codice articolo	Aiuta a prevenire ordini di sostituzione errati
Data di installazione o sostituzione	Tiene traccia della cronologia dei servizi
Conteggio approssimativo dei cicli	Fornisce il contesto per l'uso del sensore
Messaggi di errore o letture anomale	Aiuta a identificare i guasti ricorrenti
Data e risultati della verifica	Mostra se le prestazioni di misurazione sono cambiate
Lavori di manutenzione eseguiti	Collega i cambiamenti delle prestazioni con la manutenzione

Quando viene sostituito un sensore, registrarne il motivo. È stato danneggiato fisicamente? La lettura è diventata instabile? Un test indipendente ha mostrato una discrepanza? È stato sostituito nell'ambito del servizio programmato?

Queste informazioni aiutano il laboratorio e il fornitore a distinguere i problemi ricorrenti delle apparecchiature dai danni isolati o dalla normale usura dei componenti.

Fornisce inoltre ai distributori un punto di partenza più chiaro quando un cliente segnala un problema mesi dopo l'installazione.

Conclusione

Una termocoppia è un componente piccolo, ma svolge un ruolo significativo in un forno di sinterizzazione dentale. Fornisce il segnale di temperatura utilizzato dal controller e l'affidabilità di tale segnale non dipende solo dal materiale del sensore.

Il tipo di sensore, l'installazione, il cablaggio, l'elettronica di misurazione e le procedure di verifica contribuiscono tutti alla qualità della lettura della temperatura.

La norma ISO 13078-3:2023 fornisce un metodo definito per valutare le misurazioni del forno di sinterizzazione dentale ad alta temperatura utilizzando una termocoppia separata. Ricerca pubblicata inMateriali dentalinel 2022 illustra anche perché le differenze tra le temperature di cottura visualizzate e quelle effettive meritano attenzione.

Per i laboratori odontotecnici, un approccio pratico consiste nel conservare i registri dei sensori e degli interventi di manutenzione, indagare sulle letture anomale e seguire le procedure del produttore del forno dopo la riparazione o la sostituzione.

Per i distributori, le domande chiave sono semplici: quale sensore viene utilizzato? Può essere sostituito? Come viene verificata la misurazione? Quale supporto è disponibile se la lettura diventa inaffidabile?

Risposte chiare a queste domande aiutano gli acquirenti a capire come viene controllato, mantenuto e supportato il sistema di misurazione della temperatura di un forno per tutta la sua vita utile.
